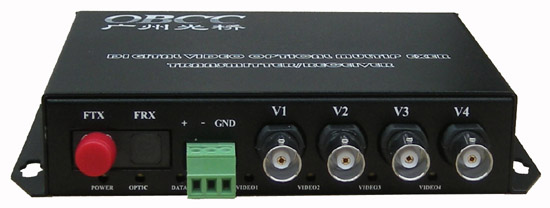

GQ6004V1FD-M 4路視頻+1路反向數據光端機

GQ6004V1FD-M 數字光端機可實現在一芯光纖上傳輸4路正向視頻+1路RS485反向數據，采用數字對稱復用/波分復用及千兆光纖傳輸技術，將視頻、數據信號在單芯光纖上實時同步、無失真、高質量地傳輸。

光橋視頻光端機防雷保護簡介：
光橋視頻光端機主要體現在以下三類接口的防雷保護：
1、數據接口（RS485/232/422）的保護，我司一般采用三級保護措施，第一級：雷電泄放-泄放雷電或者感應雷，采用TVS管。第二級：過流保護，使用PTC自恢復保險器件，當電流沖擊過大時，保護電路自動斷開，將內部電路和接口隔離，電流回復正常，電路自動恢復。第三級：和第一級泄放原理相同，數據芯片內置過壓保護電路將已經降到150V的電壓繼續降低到5-10V，使數據接口芯片工作提供正常的電壓范圍。
2、視頻保護電路，采用雙重過壓保護+過流保護方式，當有大電壓加載時，阻抗自動變小，將瞬時大電流快速泄放，經過實測，保護等級可以達到75V（視頻信號峰峰值只有2V），能保護到視頻信號的30倍以上，經過過濾的標準視頻信號再進入A/D轉換電路，保證整個信號處理部分的安全。
3、電源保護：過壓保護-采用TVS管保護，若輸入電路板電壓超過正常電壓1.5倍時，TVS隔斷電源回路，當電源恢復正常，TVS重新導通，恢復電路回路。過流保護-采用自恢復保險方式，若輸入電流大于線路板正常工作電流值的2倍以上，自恢復保險將電源斷開，電路正常，自恢復保險供電恢復電路。確保電源部分工作正常。
.........更多圖文介紹請點擊

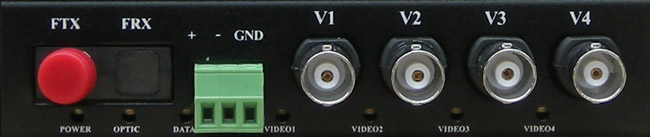

GQ6004V1FD-M視頻光端機面板接口說明

接口名稱	接口說明	接口名稱	接口說明
FTX	光纖接口，F(xiàn)C，單纖	V3	視頻接口，BNC
V1	視頻接口，BNC	V4	視頻接口，BNC
V2	視頻接口，BNC	+ - GND	數據接口，工業端子

產品特征：
● 8位或 10位 PCM數字視頻編碼及無壓縮式視頻傳輸
● 支持任意高分辨率視頻信號
● 自動兼容 PAL、NTSC、 SECAM 視頻制式
● SMT 表面貼裝工藝
● 無電磁、射頻及地電流干擾
● 千兆光纖傳輸，大容量、易升級
● 電源、鏈路、視頻等參數狀態指示的 LED，可監視系統的運行狀況
● 支持視頻無損再生中繼
● 自適應技術，過載保護，自動恢復，使用時無需進行現場的電氣或光學調節
● 工業級設計，模塊化設計使設備可靠靈活
● 可選的網絡管理功能
● 支持點對點、級聯方式
● 獨立式或集中式機架安裝
● 用戶可定制

應用場合：
● 監控中心(分控)互連
● 智能交通系統(ITS)
● 高速公路視頻監控系統
● 收費站視頻監控系統
● 閉路電視工業監視
● 安防系統

技術規格
光學特性輸出/輸入波長：單模 1310/1550nm 多模 850/1310/1550nm 發射功率： 0dBm～-5dBm， -8dBm～-15dBm 接收靈敏度：優于-36dBm	電氣特性獨立式供電： 5V/3A DC 短路保護熱插拔功耗（獨立式）：最大5W 過流過壓保護
視頻特性視頻通道數： 4路正向視頻采樣頻率： 15MHz 采樣編碼： 8bit/10bit 輸入輸出阻抗： BNC 75Ω非平衡接口輸入輸出： 1.0Vpp 典型值輸入過載電壓： 1.5Vpp 最大值輸入帶寬： 5Hz～8MHz 微分增益： ≤1% 微分相位： ≤1° S/N（信噪比）： ≥71dB（加權）	環境特性工作溫度： -40℃～+75℃ 儲存溫度： -40℃～+85℃ 工作濕度： 0~95%無冷凝電磁兼容性：符合GJB151A-97、SC標準
數據特性物理接口：工業接線端子或 RJ-45座電氣接口： RS232/RS422/RS485 協議碼速率： RS232速率：DC-115.2Kbps；　 RS422/485速率：DC-1.25Mbps 誤碼率： ≤ 10-9	系統參數 MTBF：（平均無故障工作時間）大于10萬小時系統誤碼率：優于10-13 機械特性（可選）獨立式尺寸（長寬深）：146mm 118mm28mm
